电子元器件行业激光解决方案
1. 行业核心痛点
电子元器件、3C配件、PCB板、TDK类MLCC电容、芯片电感、晶振等产品体积微小、材质精密易碎。传统油墨喷码易脱落、耐温性差、污染板面，无法过回流焊与清洗工序；人工定位打标偏差大、良率低，微小元件无法精准刻印，且难以满足电子产品一物一码、MES溯源、出口质检的高标准要求，极易出现批次追溯断层问题。
2. 适配核心设备

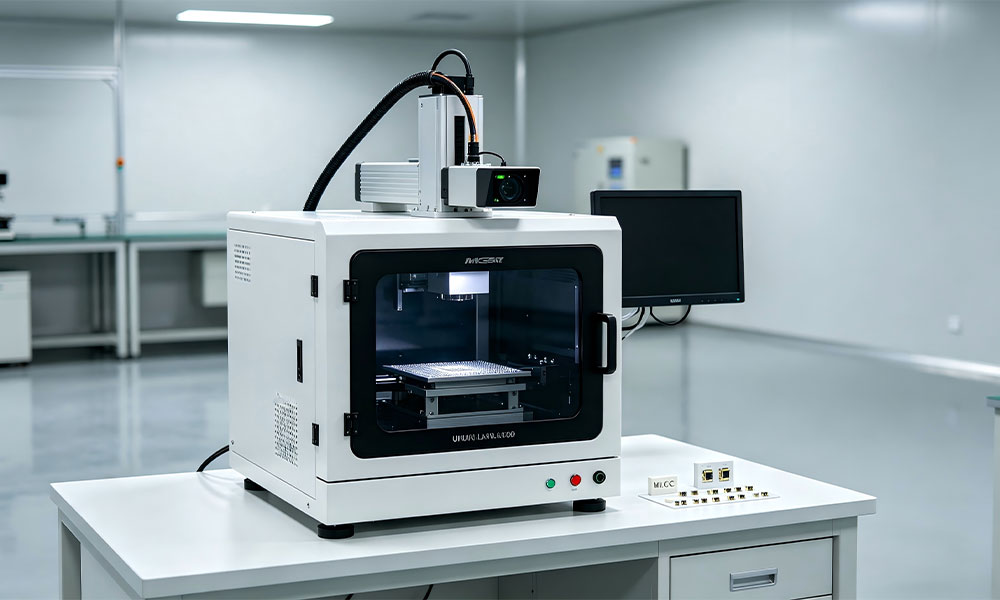

紫外激光打标机、CCD视觉全自动激光工作站、SMT在线飞行激光打码机
3. 核心加工工艺
采用355nm紫外冷光加工原理，光化学剥离式打标，热影响区域极小，无高温灼伤、无裂纹、无崩边，完美适配陶瓷、塑胶、环氧树脂、超薄晶片等精密材质。搭载高清同轴CCD视觉系统，无需人工治具定位，散乱来料自动识别纠偏，微米级精准刻印Data Matrix二维码、SN序列号、型号参数、批次编码，最小打标字符可达0.5mm，适配0201、0402超微型贴片元件加工场景，打标痕迹清晰、对比度高、永久不脱落。
4. 方案核心优势
设备可无缝对接SMT自动化流水线，支持双面在线打标、高速飞行打码，24小时连续稳定量产；自研系统可直接对接工厂MES/ERP系统，自动上传追溯数据，实现产品全生命周期溯源；全程无尘无耗材、无污染，符合电子车间洁净生产标准，打标工件可顺利通过回流焊、超声波清洗、高低温测试，良率可达99.97%，完美匹配TDK等高端元器件出口品质规范。
5. 典型应用场景
MLCC陶瓷电容、芯片电感、石英晶振精密打标；PCB线路板、FPC软板二维码追溯；芯片、IC封装、连接器型号刻印；3C塑胶外壳、数据线、玻璃镜片无痕镭雕。
6. 配套落地服务
免费来料显微试样、工艺参数调试；产线现场勘测、非标自动化定制；设备上门安装、产线信号对接、员工专项培训；终身光路校准、耗材更换、设备维保服务。
